在精密齒條驅動器市場中，Quality 6或Q6齒條是最常見的，但這種質量究竟是什么呢？
在實踐中，每個供應商似乎有所不同。所有供應商唯一的共同點就是每米的長度偏差！例如，如果您訂購質量好的6齒架，您不知道接受哪種熱處理和硬度。因?yàn)橛捕仁沁M(jìn)給力的量度，所以這個事實通常比精度更重要。來自Apex Dynamics質量6的齒形齒條有不同的版本，我們?cè)诒疚闹袑⑺鼈儌鬟f給它們。
如果您想了解所有規格，可以在我們的目錄中找到。前12頁包括技術規格，如直線度，垂直度，平行度，切削深度，對稱性，螺旋角或壓力角偏差，表面粗糙度和退磁規格。
Apex Dynamics將質量等級6定義為每齒<8 um的緊急偏差; 總應急偏差<34 um / m，螺旋角偏差<10 um。我們市場上的同事有時會使用總應急偏差的術語，例如<15 um / 300 mm或“位置精度：1”。難以將機架相互比較的良好基礎！
Apex Dynamics提供以下質量的機架：

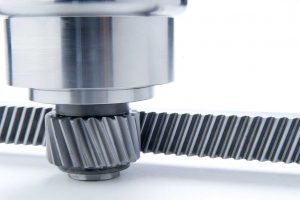

質量6機架
具有以下特征的最高標準：
1）牙齒連續感應硬化和磨削
2）各方都銳化了
3）模塊2的切向力或進給力為8.870 N.
4）最長可達2米
5）例如，它用于高端加工中心，門戶和彎曲機。所有高精度應用都具有高扭矩和相對較大的動態性能。
由于這些機架經過大量處理，并且對于某些應用不是必需的，我們有許多替代方案具有相同的準確度但具有不同的處理方式：
特定應用質量6齒輪架版本
這些版本專門針對特定應用或情況量身定制：
質量6M（銑邊）
質量A（帶有用于線性導向的安裝孔）
優質6C（碳鋼）
質量6M（銑邊）機架
使用這種類型的齒條，齒被磨削，但是其他側面被銑削而不是磨削。齒條的精度是相同的，但是由于銑削，表面粗糙度稍高。
模塊2處的切向或進給力也高達8.870 N.

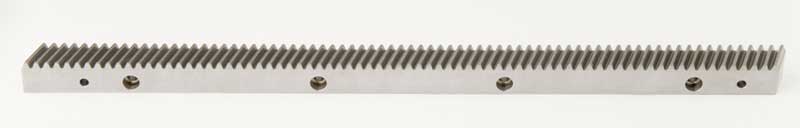

質量6A（帶有線性導向安裝孔）機架
這種類型的支架具有安裝孔，用于相對于牙齒旋轉90度或180度的線性引導件。直接安裝導軌可確保實現最高的運行精度，并且可以非常快速地完成系統的調整。事實上，這是機架“質量6”，帶有額外的安裝孔。
優質6C（碳鋼）機架
與我們?cè)谶@個品質級別的其他齒輪架不同，這種齒輪架沒有硬化，但是齒已經磨尖了。因此，m = 2時的切向力或進給力高達1940Nm。該物種長度可達1米，例如用于激光切割機和其他具有較低扭矩和較低動態的應用，但必須準確。
選擇6個機架的質量等級
最大的危險是，例如，基于價格，您可以為您的應用選擇錯誤的質量級機架。如果將標準6與6C進行比較，則精度相同，而6C則便宜很多。但不同的是，這對夫婦，標準質量6可以傳輸4倍的扭矩！因此，您必須了解對您的應用重要的所有因素。
我們很樂意幫助您精確選擇適合您應用的組件。我們?yōu)槟峁┚€性驅動器的建議以及公差和規格的所有見解。Apex Dynamics以其短而可靠的交貨時間而聞名于市場，也適用于貨架和小齒輪
